上装式球阀

您的位置:成伟阀门 >> 上装式球阀 >>上装式球阀

上装式球阀

关注次数:
上装式球阀

上装式球阀广泛应用在石油和天然气管线上,及采油、炼油、石化、化工、化纤、冶金、电力、核电、食品和造纸等装置中。上装式球阀在管线上拆卸简单迅速,维修方便快捷。当阀门在管线上出现故障需要修理时,不必从管线上拆卸阀门,只须拆掉中法兰螺栓和螺母,将阀盖和阀杆组合件一起从阀体中取下来,然后取出球体和阀座组合件。即可在线修理球体和阀座。这种维修节省了时间,将生产中的损失降到最低点。

上装浮动式球阀公称尺寸 ≤ DN200 。其球体上施加一压缩弹簧,压缩弹簧的作用是在球体上施加预紧力,使阀座密封面在任何情况下都紧密接触,密封性能好。阀座与阀体接触面的楔角为 10°,阀座能够自锁,在管路方向上,当阀座受到较大的压力时,阀座不会产生任何位移。故这种结构的阀门既有闸阀的特点又有球阀的优点。在维修检查中发现,阀体与阀座易出现泄漏,如果增加弹簧的预紧力,势必增加球阀的关闭力矩。为了不增加球阀的关闭力矩,在阀座密封面背面加一橡胶 O 形圈,解决了阀座密封面背面泄漏问题。

上装式固定球阀的缺点是弹簧预紧力不能调整和控制,而且装配时弹簧压缩量大,装配困难。为了解决这个问题,弹簧材料选用 ANSI 302 代替 304。ANSI 302 弹簧刚度好,其耐蚀性与 304 相近。另外,增加了弹簧座和调整螺母,在阀座外圆和弹簧座上分别车削螺纹,用调整螺母将弹簧压紧到弹簧座内,将阀座组合件装入阀体。由于安装球体之前弹簧已被压缩,所以安装球体很方便。当球体装配后,将调整螺母退出弹簧座,此时弹簧对球体预紧力较小。如果要增加预紧力,可用调整螺母进行调整。

上装式球阀结构设计

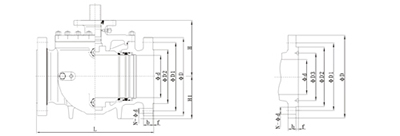

结构示意图

结构示意图



●独特的防火设计使阀门在火灾时能有效减少外漏,将火灾损失减少的最小;

●防静电设计能有效释放阀门因开关过程中的摩擦产生的静电,避免静电火花对管道带来的可能发生火灾的危险;

●对于手柄操作的阀门阀杆头部采用扁方形式使手柄不能随意改变安装方向,从而使手柄对阀门的开关具有明显的指示作用,有效防止误操作,确保了管线的安全运行

●对于手柄操作的阀门采用了带锁结构,可以将阀门开关位置,防止阀门的误操作,确保了管线的安全运行;

上装式球阀带锁手柄

●上装式球阀独特的螺纹阀座结构使阀座可以在阀体内自由移动,在安装上管道后能够方便的拆装球体和阀座,真正实现了在线维修功能;

●上装式球阀全新的设计理念减小了阀座的密封比压,使阀门开关灵活,密封性能可靠,使用寿命长;ISO5211标准顶法兰设计方便用户配置或更换各种驱动器。
